Quan trắc kết cấu công trình giúp theo dõi sự thay đổi của móng, cột, dầm, sàn và các bộ phận chịu lực theo thời gian. Qua số liệu về lún, nghiêng, nứt, võng hoặc rung động, chủ đầu tư có thể phát hiện sớm những dấu hiệu khác với trạng thái làm việc bình thường. Trong bài viết này, BỐN IBST sẽ giải thích từng bất thường có thể nhận biết, thời điểm nên quan trắc và cách xử lý khi số liệu xuất hiện xu hướng đáng lưu ý.
Quan trắc kết cấu công trình là gì?
Quan trắc kết cấu là hoạt động đo đạc và ghi nhận sự thay đổi của công trình qua nhiều thời điểm. Các thông số thường được theo dõi gồm độ lún, độ nghiêng, chuyển vị, độ võng, vết nứt và rung động.
Khác với kiểm tra trực quan, quan trắc không chỉ xác định hiện trạng tại thời điểm khảo sát. Giá trị chính của công việc này nằm ở khả năng so sánh dữ liệu giữa các chu kỳ.
Ví dụ, một vết nứt có thể chưa đáng lo nếu kích thước không thay đổi trong thời gian dài. Ngược lại, vết nứt nhỏ nhưng tiếp tục mở rộng qua từng lần đo lại là dấu hiệu cần được kiểm tra.
Mỗi loại công trình xây dựng có kết cấu, nền móng và điều kiện sử dụng khác nhau. Vì vậy, số liệu quan trắc phải được đánh giá theo hồ sơ thiết kế, tải trọng thực tế và môi trường xung quanh. Không nên dùng một kết quả đo riêng lẻ để kết luận công trình an toàn hay mất an toàn.
Những bất thường có thể phát hiện khi theo dõi kết cấu
Số liệu quan trắc giúp nhận biết cả mức độ biến dạng và tốc độ thay đổi. Đây là cơ sở để xác định khu vực cần kiểm tra trước khi hư hỏng phát triển rõ hơn.
Lún tổng thể và lún không đều
Lún xảy ra khi nền đất hoặc móng dịch chuyển theo phương thẳng đứng. Việc đo cao độ tại các vị trí cố định giúp xác định công trình đang ổn định hay tiếp tục lún theo thời gian.
Lún tổng thể có thể chưa gây hư hỏng lớn nếu các khu vực chuyển dịch tương đối đồng đều. Trong khi đó, lún không đều giữa các cột, móng hoặc khối nhà dễ làm phát sinh nứt tường, nghiêng cột và biến dạng dầm sàn.
Khi số liệu cho thấy độ chênh lún tăng dần, cần kiểm tra thêm điều kiện nền đất, hệ móng và tải trọng sử dụng. Không nên áp dụng một giới hạn lún chung cho mọi công trình vì mỗi loại móng có yêu cầu khác nhau.
Xem thêm: Những hạng mục kiểm định chất lượng công trình xây dựng

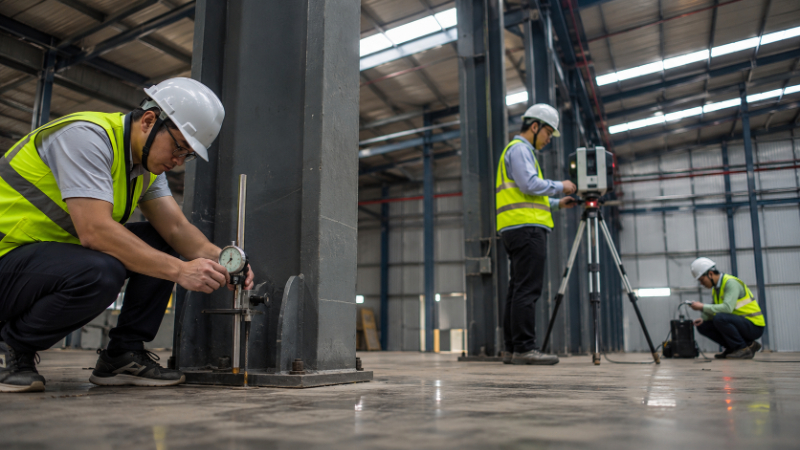

Nghiêng và chuyển vị ngang tăng dần
Quan trắc độ nghiêng giúp theo dõi sự thay đổi vị trí của cột, tường, lõi thang hoặc toàn bộ công trình. Nếu chuyển vị tăng liên tục theo một hướng, kết cấu có thể đang chịu tác động khác với dự kiến.
Nguyên nhân có thể liên quan đến lún lệch, tải trọng ngang, đào đất ở công trình liền kề hoặc thay đổi điều kiện nền. Với nhà cao tầng, ảnh hưởng của gió và nhiệt độ cũng cần được ghi nhận khi đo.
Điều quan trọng là phân biệt chuyển vị tạm thời với xu hướng tích lũy. Kết cấu dao động rồi trở về trạng thái gần ban đầu thường khác với hiện tượng nghiêng tăng dần qua nhiều chu kỳ.
Độ võng của dầm, sàn và kết cấu nhịp lớn
Độ võng phản ánh mức biến dạng của cấu kiện khi chịu tải. Thông số này thường được theo dõi tại dầm, sàn, mái, cầu hoặc các kết cấu có nhịp lớn.
Khi độ võng tăng theo mức tải và ổn định sau đó, cấu kiện có thể vẫn đang làm việc theo dự kiến. Tuy nhiên, độ võng tiếp tục tăng dù tải trọng không thay đổi là dấu hiệu cần xem xét.
Ví dụ, sàn nhà xưởng có thể võng rõ hơn sau khi bổ sung máy móc hoặc thay đổi vị trí dây chuyền. Khi đó, cần đối chiếu tải trọng thực tế với thiết kế và kiểm tra khả năng chịu lực của khu vực liên quan.
Vết nứt tiếp tục phát triển
Quan trắc vết nứt không chỉ ghi nhận vị trí. Quá trình theo dõi còn cần đo chiều rộng, chiều dài, hướng phát triển và sự thay đổi qua từng thời điểm.
Vết nứt ổn định trong thời gian dài có thể liên quan đến co ngót hoặc biến dạng đã dừng. Vết nứt tiếp tục mở rộng, kéo dài hoặc xuất hiện thêm tại các vị trí chịu lực cần được kiểm tra sớm.
Hình dạng vết nứt cũng cung cấp thông tin ban đầu về khu vực chịu ảnh hưởng. Tuy nhiên, chỉ nhìn vào vết nứt chưa đủ để xác định nguyên nhân. Cần kết hợp với khảo sát hiện trạng, hồ sơ kết cấu và điều kiện sử dụng công trình.
Biến dạng cục bộ khác với dự kiến
Cảm biến hoặc thiết bị đo có thể ghi nhận sự thay đổi bất thường tại một vị trí của cột, dầm, giằng hoặc liên kết. Hiện tượng này cho thấy tải trọng có thể đang phân phối không đều.
Nguyên nhân thường liên quan đến thay đổi sơ đồ chịu lực, liên kết bị suy giảm hoặc cấu kiện lân cận không còn làm việc như thiết kế. Trong nhà xưởng, việc tháo giằng, mở rộng ô cửa hoặc lắp thêm thiết bị cũng có thể làm thay đổi đường truyền lực.
Số liệu tại một điểm cần được so sánh với các vị trí xung quanh. Cách này giúp phân biệt sai số đo với biến dạng thực tế của kết cấu.
Dao động và rung động khác thường
Quan trắc rung động thường áp dụng cho cầu, sàn nhịp lớn, nhà công nghiệp và công trình có máy móc hoạt động. Các thông số được quan tâm gồm biên độ, tần suất và thời điểm xuất hiện rung.
Rung động tăng sau khi thay máy hoặc thay đổi dây chuyền có thể bắt nguồn từ thiết bị. Nếu đặc điểm dao động thay đổi dù chế độ vận hành giữ nguyên, cần kiểm tra độ cứng và liên kết của kết cấu.
Khi nào công trình cần được quan trắc?
Không phải công trình nào cũng cần lắp hệ thống theo dõi liên tục. Phạm vi và thời gian quan trắc nên được xác định theo mức độ quan trọng, dấu hiệu hiện trạng và tác động xung quanh.
- Trong quá trình thi công: Quan trắc giúp theo dõi ảnh hưởng của việc tăng tải, đào móng, ép cọc hoặc thi công tầng hầm. Dữ liệu đặc biệt cần thiết khi công trình nằm gần nhà dân hay kết cấu hiện hữu.
- Khi xuất hiện lún, nghiêng hoặc nứt: Việc đo theo chu kỳ giúp xác định hiện tượng đã ổn định hay vẫn tiếp tục phát triển. Đây là thông tin quan trọng trước khi lựa chọn phương án sửa chữa.
- Khi thay đổi công năng: Bổ sung kho hàng, máy móc hoặc tải trọng tập trung có thể làm kết cấu làm việc khác thiết kế ban đầu. Theo dõi kết cấu giúp kiểm tra phản ứng trong điều kiện sử dụng mới.
- Sau sự cố hoặc tác động mạnh: Cháy, va chạm, ngập, sạt lở và rung chấn có thể gây biến dạng chưa thể nhận biết ngay bằng mắt. Quan trắc giúp đánh giá sự thay đổi trong giai đoạn tiếp theo.
- Với kết cấu quan trọng hoặc nhịp lớn: Cầu, mái không gian, sàn nhịp lớn và nhà cao tầng có thể cần theo dõi định kỳ. Tần suất đo phụ thuộc yêu cầu thiết kế và chế độ khai thác.
Phát hiện bất thường có đồng nghĩa công trình mất an toàn?
Số liệu bất thường là tín hiệu cảnh báo, chưa phải kết luận cuối cùng về khả năng chịu lực. Nguyên nhân có thể đến từ kết cấu, nền móng, tải trọng sử dụng hoặc điều kiện đo.
Sau khi phát hiện dấu hiệu đáng lưu ý, cần thực hiện các bước phù hợp:
- Kiểm tra hiện trạng: Khảo sát khu vực có số liệu bất thường để tìm vết nứt, biến dạng, ăn mòn hoặc hư hỏng liên kết.
- Rà soát hồ sơ: Đối chiếu bản vẽ, tải trọng thiết kế và những thay đổi đã thực hiện trong quá trình sử dụng.
- Kiểm tra vật liệu và cấu kiện: Thí nghiệm có thể được thực hiện khi cần xác định cường độ vật liệu hoặc tình trạng bên trong kết cấu.
- Tính toán và đề xuất xử lý: Kỹ sư cần đánh giá lại khả năng chịu lực trước khi quyết định tiếp tục theo dõi, hạn chế tải hoặc sửa chữa.
Khi biến dạng tiếp tục phát triển hoặc nhiều dấu hiệu xuất hiện cùng lúc, công trình có thể cần kiểm định chất lượng công trình xây dựng để làm rõ nguyên nhân và mức độ ảnh hưởng. Kết quả kiểm định là cơ sở lựa chọn phương án sử dụng, gia cường hoặc sửa chữa phù hợp.
Quan trắc đúng giúp xử lý bất thường kịp thời
Quan trắc kết cấu công trình giúp phát hiện sớm lún không đều, nghiêng, võng, nứt và rung động bất thường. Giá trị của công việc này nằm ở chuỗi số liệu đủ tin cậy, không phải một lần đo riêng lẻ.
Nếu công trình đang xuất hiện biến dạng hoặc có kế hoạch thay đổi tải trọng, hãy liên hệ BỐN IBST để được tư vấn phạm vi quan trắc và hướng kiểm tra phù hợp.
