Thử tải dầm bê tông là phương pháp đánh giá khả năng làm việc thực tế của dầm thông qua việc bố trí tải trọng kiểm tra và theo dõi độ võng, biến dạng, vết nứt trong quá trình thử. Kết quả giúp xác định mức độ đáp ứng của kết cấu, phát hiện dấu hiệu bất thường và làm cơ sở xem xét tiếp tục sử dụng, sửa chữa hoặc gia cường khi cần thiết. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.

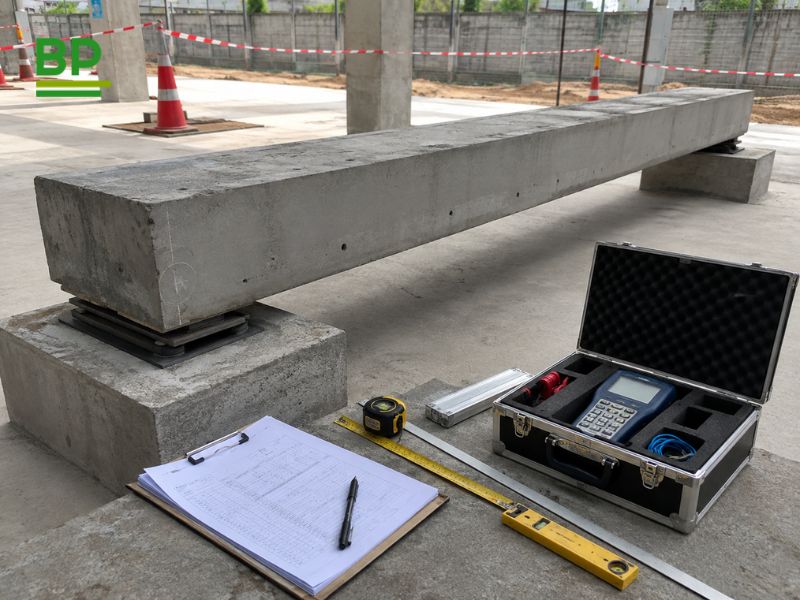

Điều kiện cần kiểm tra trước khi thử tải
Trước khi thử tải dầm bê tông, cần kiểm tra hiện trạng kết cấu, hồ sơ kỹ thuật và phương án bố trí tải. Việc chuẩn bị đầy đủ giúp xác định mức tải phù hợp, kiểm soát an toàn và tạo cơ sở so sánh kết quả trước – sau thử tải.
Các nội dung cần kiểm tra gồm:
- Hiện trạng dầm: Ghi nhận vị trí, dạng vết nứt, độ võng ban đầu, tình trạng bê tông bong tróc, rỗ hoặc cốt thép bị lộ, gỉ.
- Liên kết với các cấu kiện khác: Kiểm tra vị trí tiếp giáp giữa dầm với cột, sàn và các bộ phận chịu lực liên quan.
- Hồ sơ thiết kế: Đối chiếu kích thước tiết diện, chiều dài nhịp, cường độ bê tông và bố trí cốt thép nếu còn hồ sơ.
- Tải trọng thiết kế và sử dụng: Xác định tải trọng mà dầm được thiết kế chịu và tải trọng thực tế tại thời điểm kiểm tra.
- Phạm vi thử tải: Xác định rõ vị trí dầm, khu vực cần kiểm tra và mục tiêu của đợt thử.
- Mức tải thử: Lập phương án tải theo từng cấp, tránh đặt tải tùy ý hoặc tăng tải đột ngột.
- Thời gian duy trì tải: Xác định thời gian theo dõi tại từng cấp để ghi nhận độ võng và biến dạng.
- Vị trí thiết bị đo: Bố trí các điểm đo độ võng, biến dạng và theo dõi vết nứt tại những vị trí cần thiết.
Các thông tin này là cơ sở để xây dựng phương án thử tải phù hợp, đồng thời giúp kỹ sư đánh giá chính xác hơn phản ứng của dầm trong quá trình tăng tải và sau khi dỡ tải.

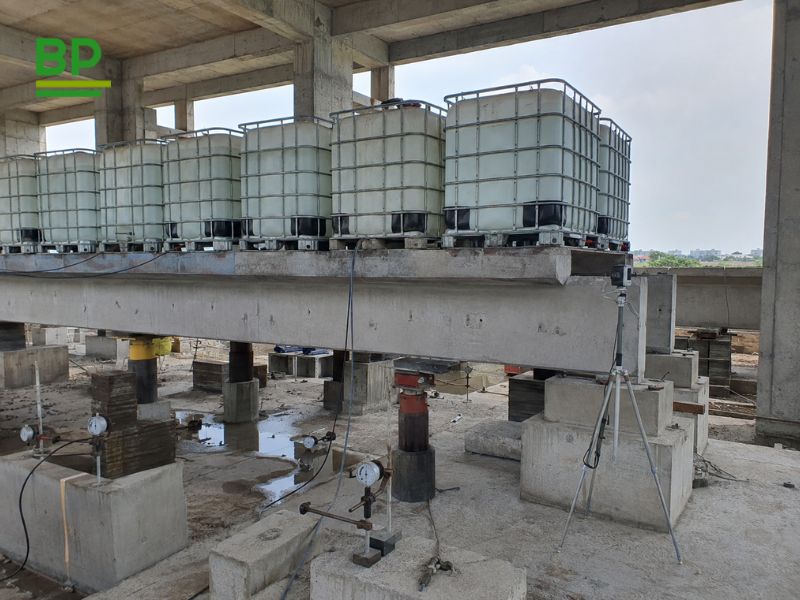

Quy trình bố trí tải khi thử tải dầm bê tông
Quá trình bố trí tải cần được thực hiện theo phương án đã tính toán trước, bảo đảm tải được truyền đúng vào dầm và có thể theo dõi phản ứng của kết cấu ở từng giai đoạn. Thông thường, tải được tăng dần theo từng cấp thay vì đặt toàn bộ ngay từ đầu.

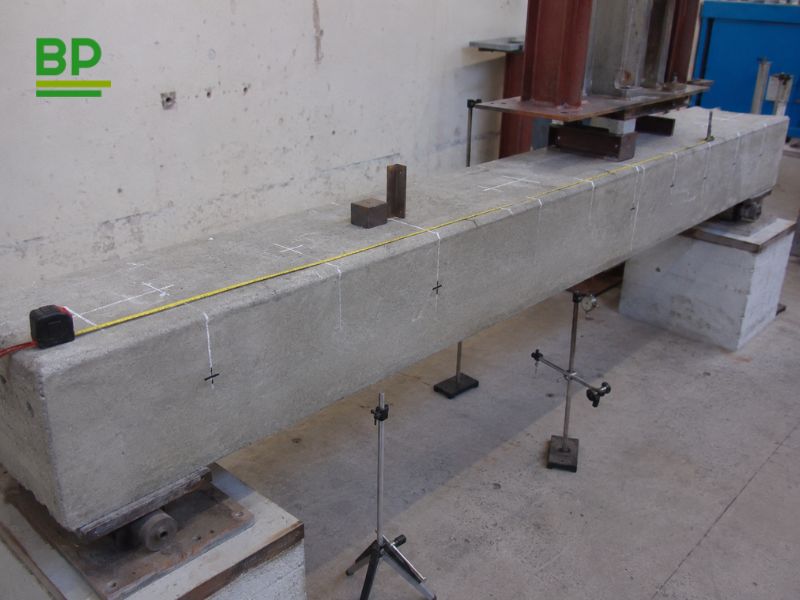

Xác định vị trí đặt tải
Vị trí đặt tải cần phù hợp với sơ đồ làm việc của dầm và mục tiêu thử tải. Khi bố trí, kỹ sư thường xem xét:
- Vị trí giữa nhịp dầm.
- Khu vực có mô men hoặc lực cắt lớn.
- Phạm vi phân bố tải.
- Khoảng cách giữa các điểm đặt tải.
- Khả năng truyền tải đúng xuống cấu kiện cần kiểm tra.
Bố trí tải đúng vị trí giúp kết quả thử phản ánh sát hơn khả năng làm việc thực tế của dầm.
Tăng tải theo từng cấp
Tải trọng thường được bổ sung từng bước để kiểm soát biến dạng của dầm tại mỗi mức tải. Quá trình này thường gồm:
- Đặt cấp tải ban đầu.
- Đo độ võng và ghi nhận tình trạng vết nứt.
- Tiếp tục tăng tải theo các cấp đã xác định.
- Theo dõi phản ứng của dầm sau mỗi lần tăng tải.
- Dừng thử nếu xuất hiện dấu hiệu bất thường.
Việc tăng tải theo từng cấp giúp kỹ sư phát hiện sớm các biến đổi bất thường và chủ động kiểm soát an toàn.
Xem thêm: Quan trắc kết cấu công trình giúp phát hiện những bất thường nào?
Duy trì tải để theo dõi
Tại một số cấp tải, tải cần được giữ trong khoảng thời gian nhất định để theo dõi diễn biến của kết cấu. Các thông số thường được quan sát gồm:
- Độ võng có tiếp tục tăng hay không.
- Vết nứt có mở rộng hoặc xuất hiện mới.
- Dầm có phát sinh biến dạng bất thường.
- Các vị trí liên kết có thay đổi.
- Số liệu thiết bị đo có ổn định hay không.
Dữ liệu trong giai đoạn giữ tải giúp đánh giá rõ hơn khả năng làm việc của dầm dưới tác động tải trọng duy trì.
Dỡ tải theo trình tự
Sau khi hoàn thành các cấp tải theo phương án thử, tải được tháo dỡ theo trình tự phù hợp. Trong quá trình này cần tiếp tục theo dõi:
- Độ võng sau mỗi cấp dỡ tải.
- Biến dạng dư của dầm.
- Khả năng khép lại của vết nứt.
- Mức độ phục hồi sau khi loại bỏ tải trọng.
Kết quả sau dỡ tải được so sánh với số liệu trước và trong quá trình thử để đánh giá khả năng phục hồi cũng như tình trạng thực tế của dầm bê tông.
Các thông số cần theo dõi trong quá trình thử tải
Khi thử tải dầm bê tông, cần theo dõi đồng thời nhiều chỉ số để đánh giá phản ứng của kết cấu dưới từng cấp tải. Các số liệu này được ghi nhận trước, trong và sau khi thử để làm cơ sở so sánh.

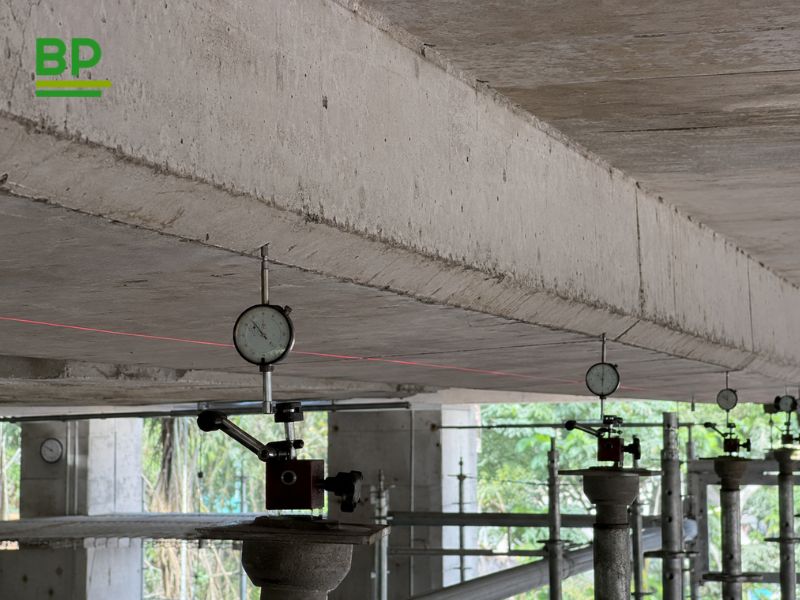

Độ võng của dầm
Độ võng phản ánh trực tiếp mức độ biến dạng của dầm khi chịu tải. Các thông số cần theo dõi gồm:
- Độ võng ban đầu trước khi đặt tải.
- Độ võng tại từng cấp tải.
- Độ võng lớn nhất trong thời gian giữ tải.
- Độ võng còn lại sau khi dỡ tải.
Sự thay đổi độ võng giúp đánh giá khả năng làm việc và mức độ phục hồi của dầm sau quá trình thử.
Biến dạng của kết cấu
Ngoài độ võng, cần theo dõi các biến dạng phát sinh tại những vị trí quan trọng của dầm và liên kết. Nội dung thường gồm:
- Chuyển vị của dầm.
- Biến dạng tại gối tựa.
- Biến dạng tại khu vực liên kết.
- Sự thay đổi hình dạng của cấu kiện.
- Các dấu hiệu dịch chuyển bất thường.
Nếu biến dạng tăng nhanh hoặc không tương ứng với cấp tải, cần xem xét ngay tình trạng kết cấu và phương án thử.
Xem thêm: Thẩm tra thiết kế móng: Kiểm tra tải trọng, địa chất và sức chịu tải ra sao?

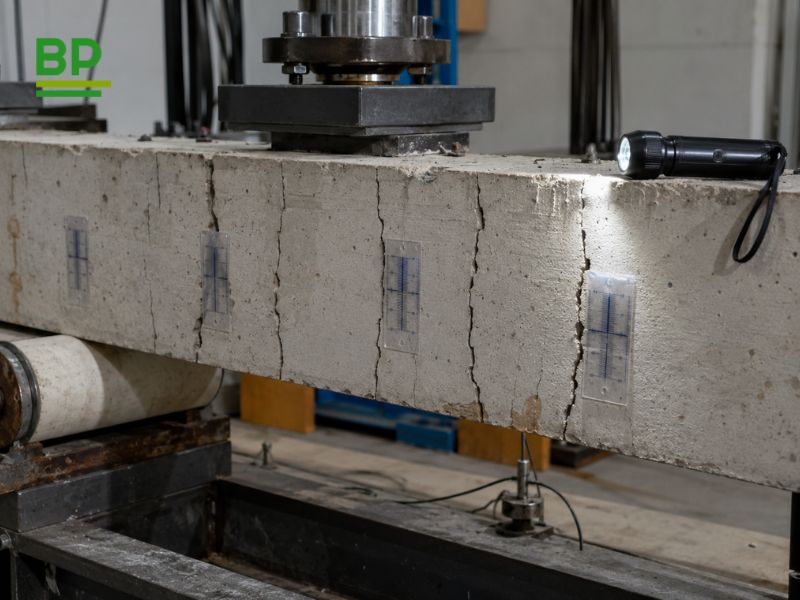

Sự phát triển của vết nứt
Vết nứt cần được ghi nhận đầy đủ trước khi đặt tải và tiếp tục theo dõi trong từng giai đoạn. Một số thông số quan trọng gồm:
- Vị trí xuất hiện vết nứt.
- Chiều rộng vết nứt.
- Chiều dài và hướng phát triển.
- Sự xuất hiện của vết nứt mới.
- Mức độ mở rộng theo từng cấp tải.
- Khả năng khép lại sau khi dỡ tải.
Diễn biến của vết nứt giúp kỹ sư đánh giá mức độ ảnh hưởng của tải trọng đến trạng thái làm việc của dầm.
Khả năng phục hồi sau khi dỡ tải
Sau khi tháo tải, dầm cần được tiếp tục theo dõi để xác định mức độ phục hồi so với trạng thái ban đầu. Nội dung thường gồm:
- Độ võng còn lại.
- Biến dạng dư.
- Tình trạng các vết nứt.
- Mức độ khép lại của vết nứt.
- Sự thay đổi tại gối tựa và các liên kết.
Khả năng phục hồi sau dỡ tải là một trong những căn cứ quan trọng để đánh giá dầm có còn đáp ứng yêu cầu làm việc trong phạm vi kiểm tra hay không.
Kết luận
Thử tải dầm bê tông giúp đánh giá trực tiếp phản ứng của kết cấu dưới tải trọng kiểm tra thông qua độ võng, biến dạng, vết nứt và khả năng phục hồi sau dỡ tải. Để kết quả có giá trị, việc bố trí tải, đo đạc và theo dõi cần được thực hiện theo phương án kỹ thuật phù hợp.
